自己动手,自来水RO反渗透净水器DIY

sansan

五,装4044到滤杯上

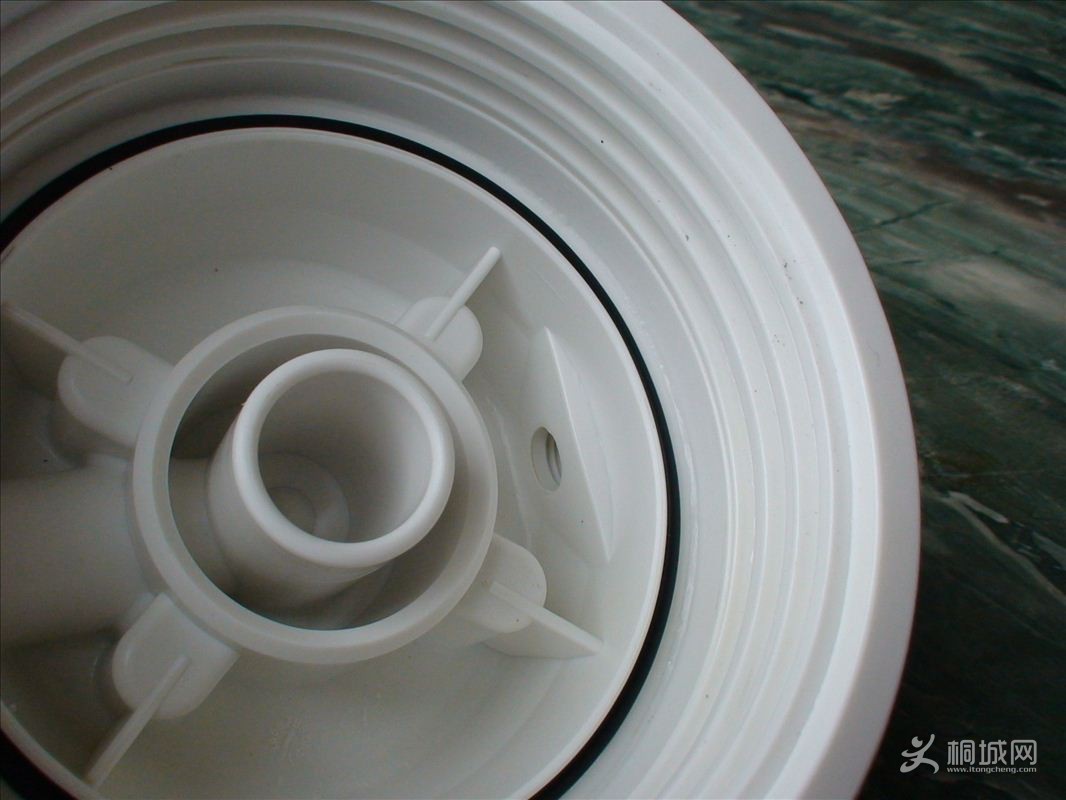

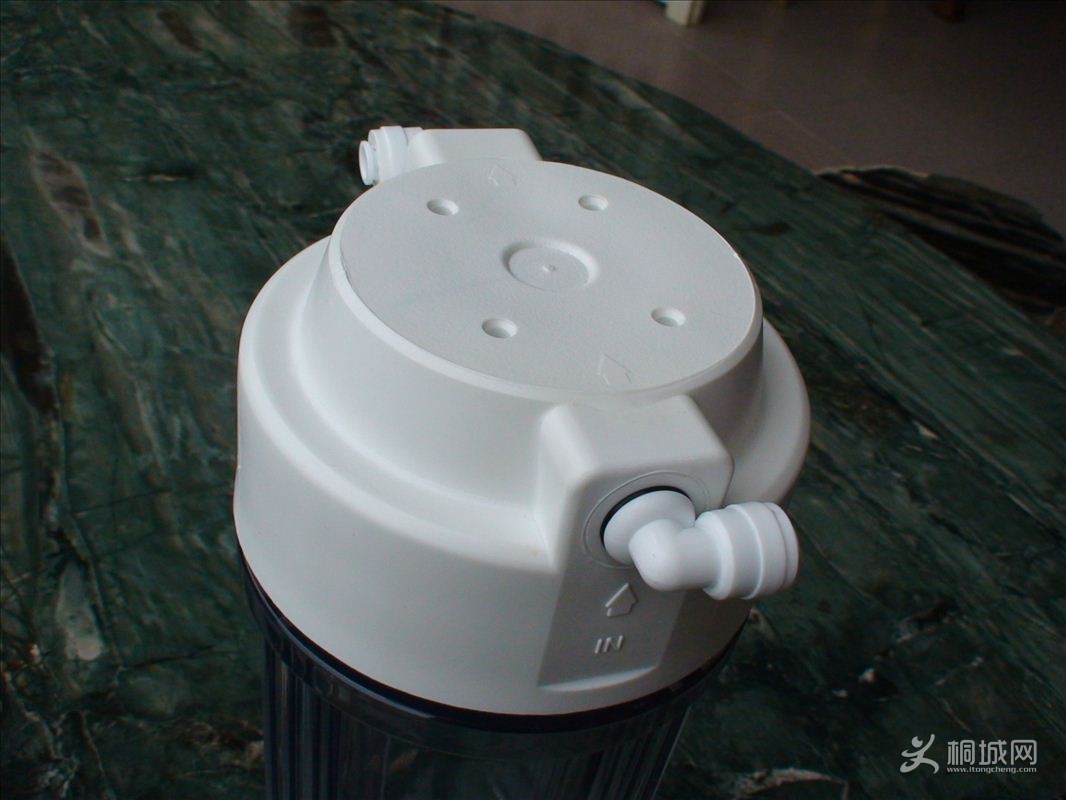

这个滤杯盖子上,侧面和顶部有标示,进出及水流方向

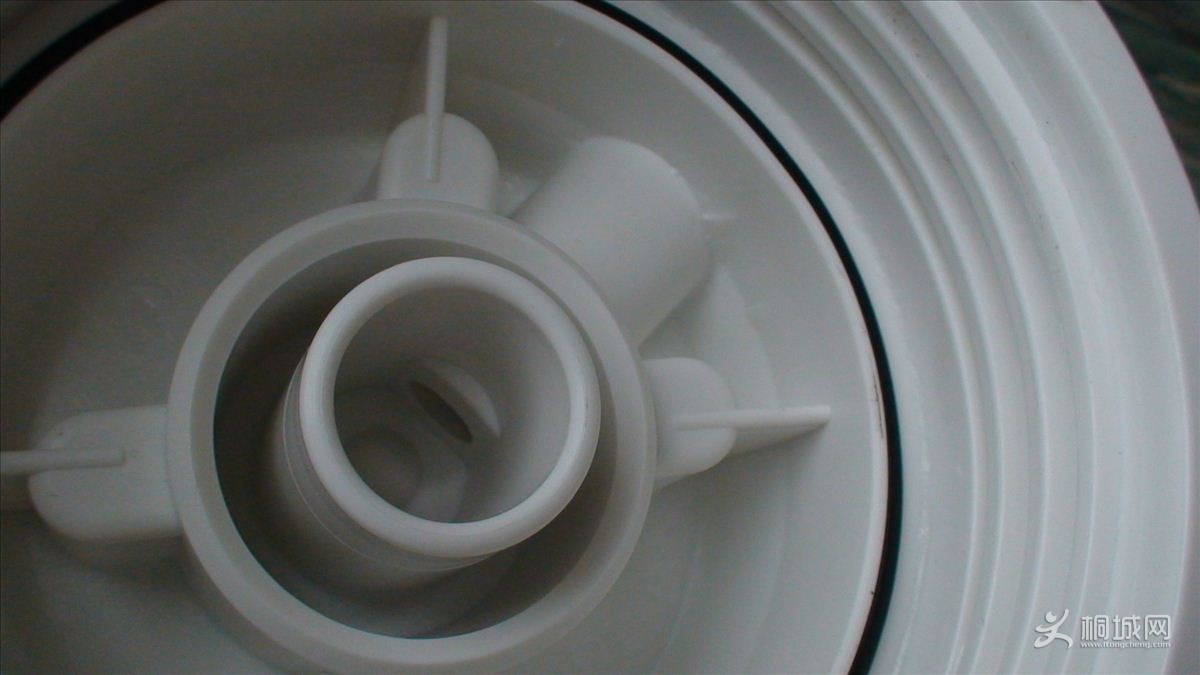

中间这个孔,是出水的
进水是滤芯的圆筒外表面，表面积比较大。

这张进出水口都可以看到。

sansan

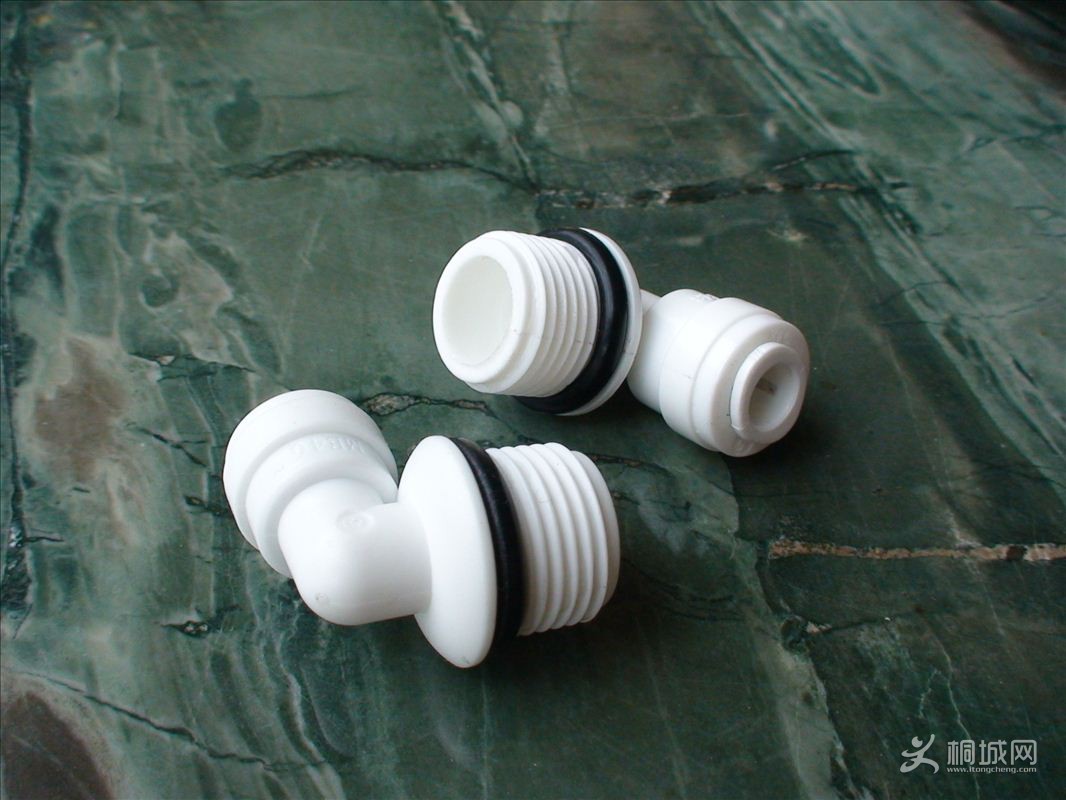

然后依需要把4044弯头拧上，要拧紧了,要不万一漏水了,要拆很多东东的。这个4044的弯头和螺纹的组合不止一种，碰到在

需要的弯头方向上拧不紧，可以多换几个4044试一下,有可以拧紧的。

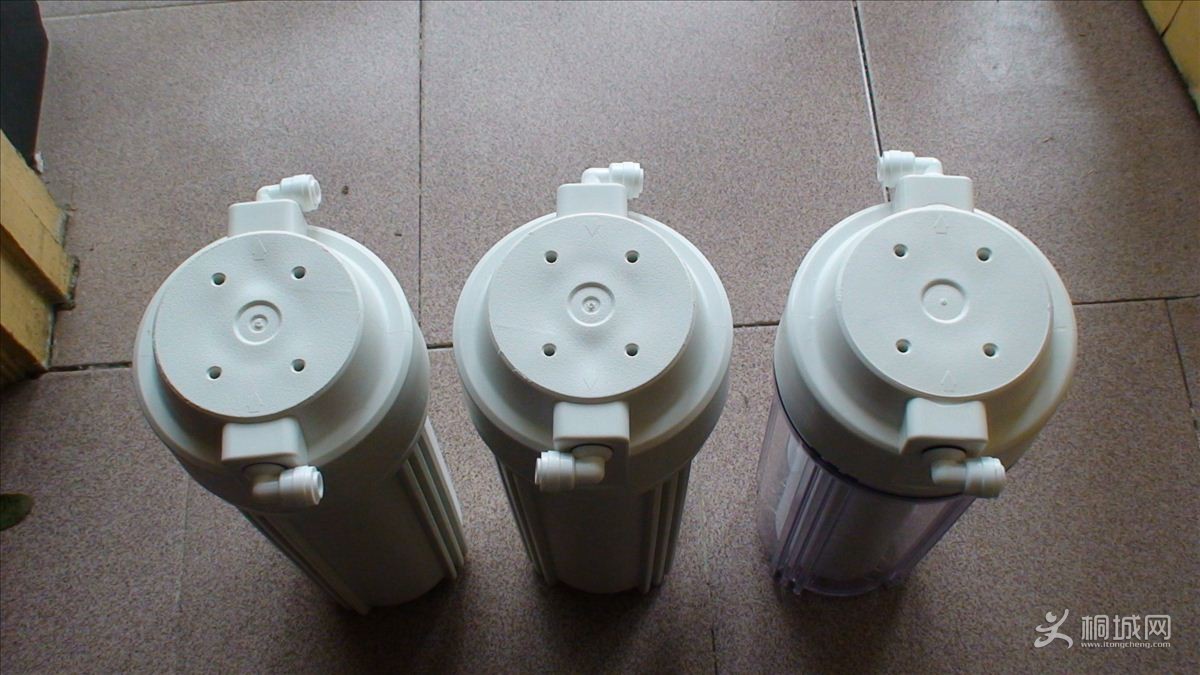

第一三级滤杯的进水口,靠近我们。第二级的出水口靠近我们。可以看到顶端的箭头。

sansan

六,好吧!把三级前置滤芯也装上吧。
第一次装，现在就装上比较方便一些。

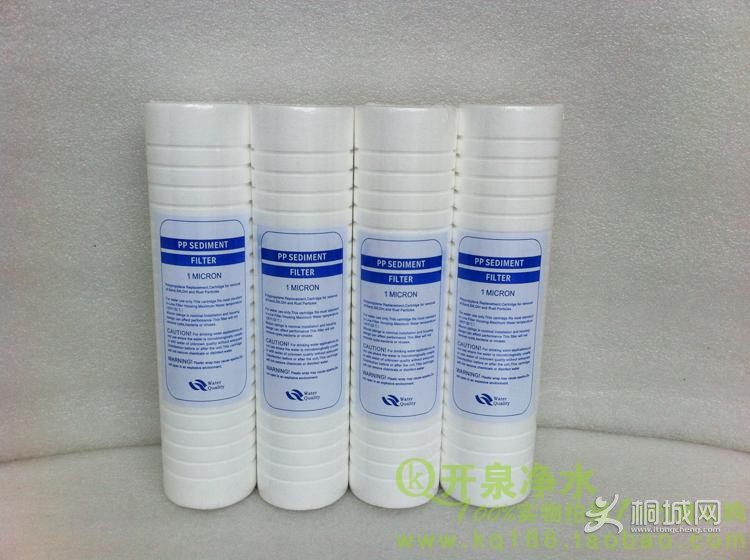

第一级,PP棉。我是用沟槽的,用普通的也可以。


http://item.taobao.com/item.htm? ... id=17730428308&
http://item.taobao.com/item.htm? ... y&id=8439959948

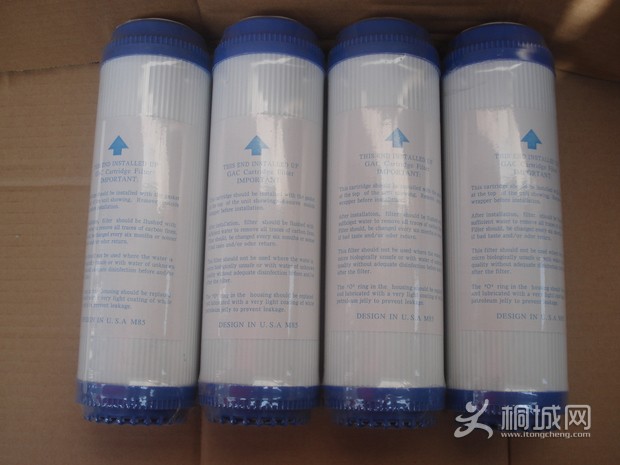

第二级，颗粒活性炭
http://item.taobao.com/item.htm? ... y&id=6184073674
http://item.taobao.com/item.htm? ... G&id=3010413977

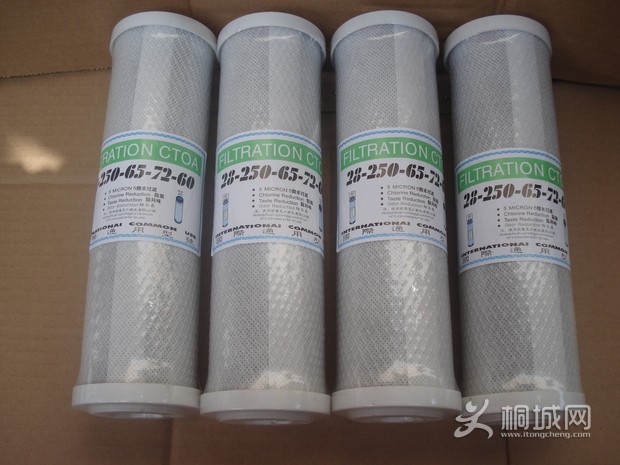

第三级，烧结活性炭
http://item.taobao.com/item.htm? ... f&id=6184149180
http://item.taobao.com/item.htm? ... u&id=3010413489

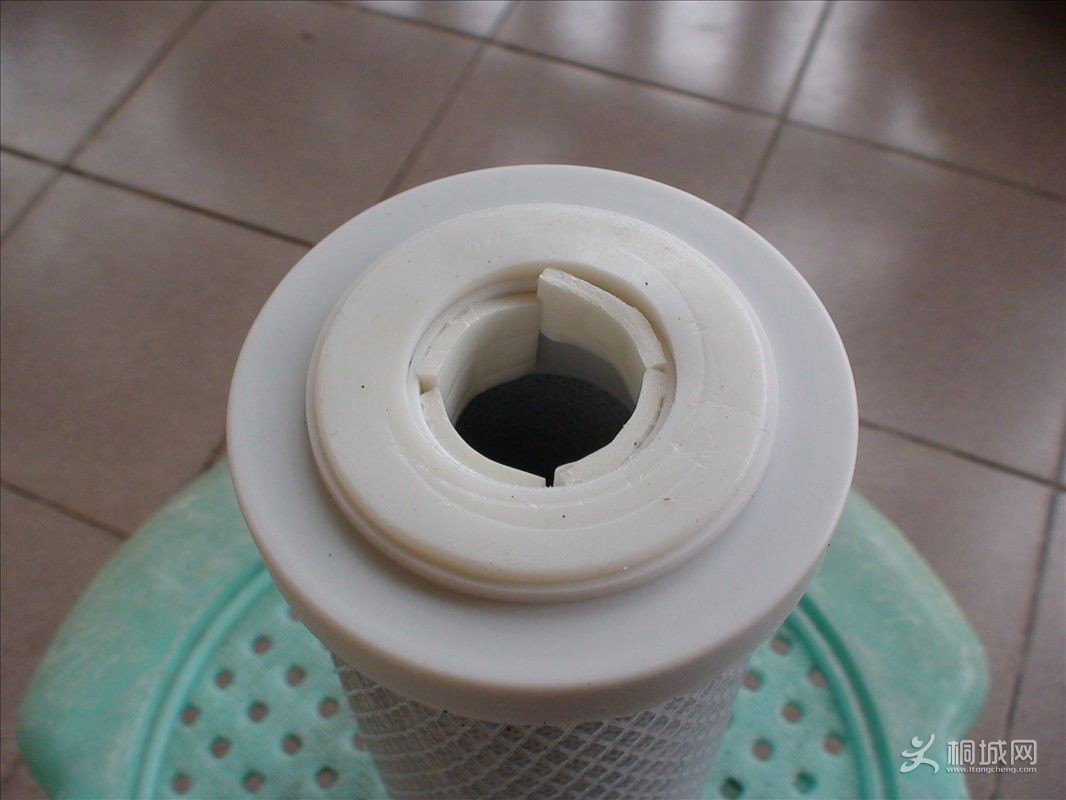

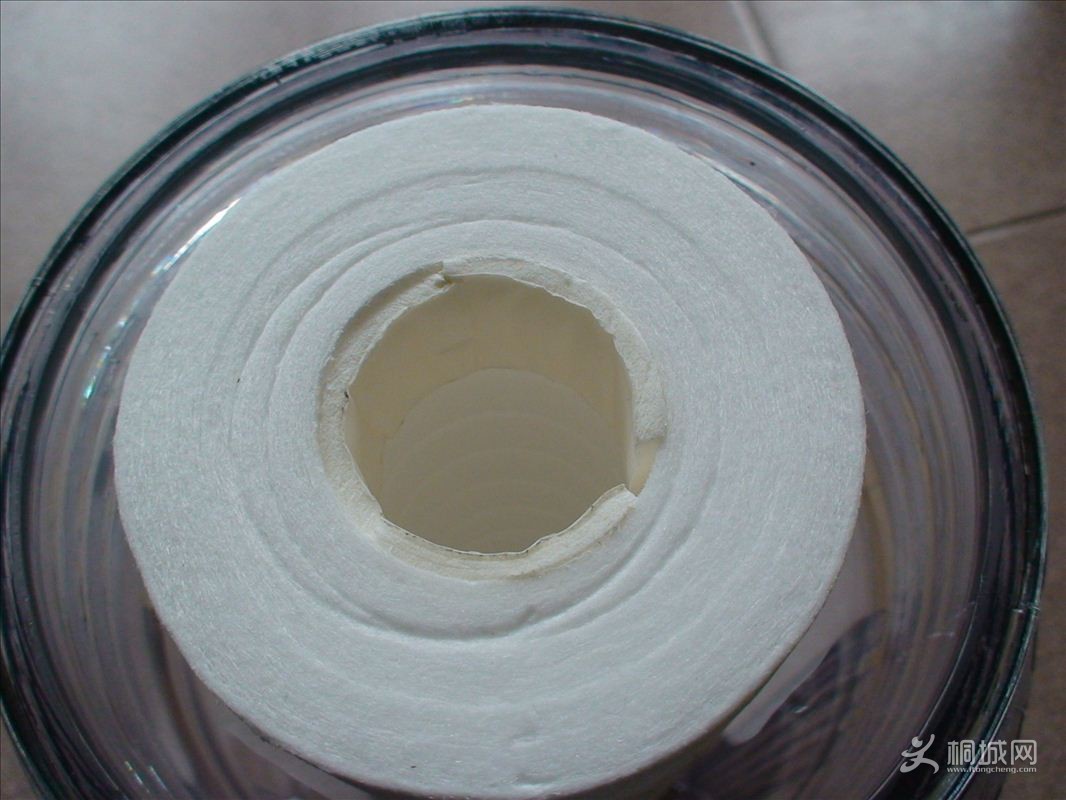

第一级的PP棉,把两头都贴上双面胶，双面胶的那个白纸不要撕掉。看上面的印痕，有一个偏的很严重，不过没有突破防线


第二级也贴上双面胶，滤杯盖内环和滤芯的内径有4个毫米以上的空隙。顶部底部两头都一样的也贴上。


第三级也贴上双面胶，两头都一样的.也贴上

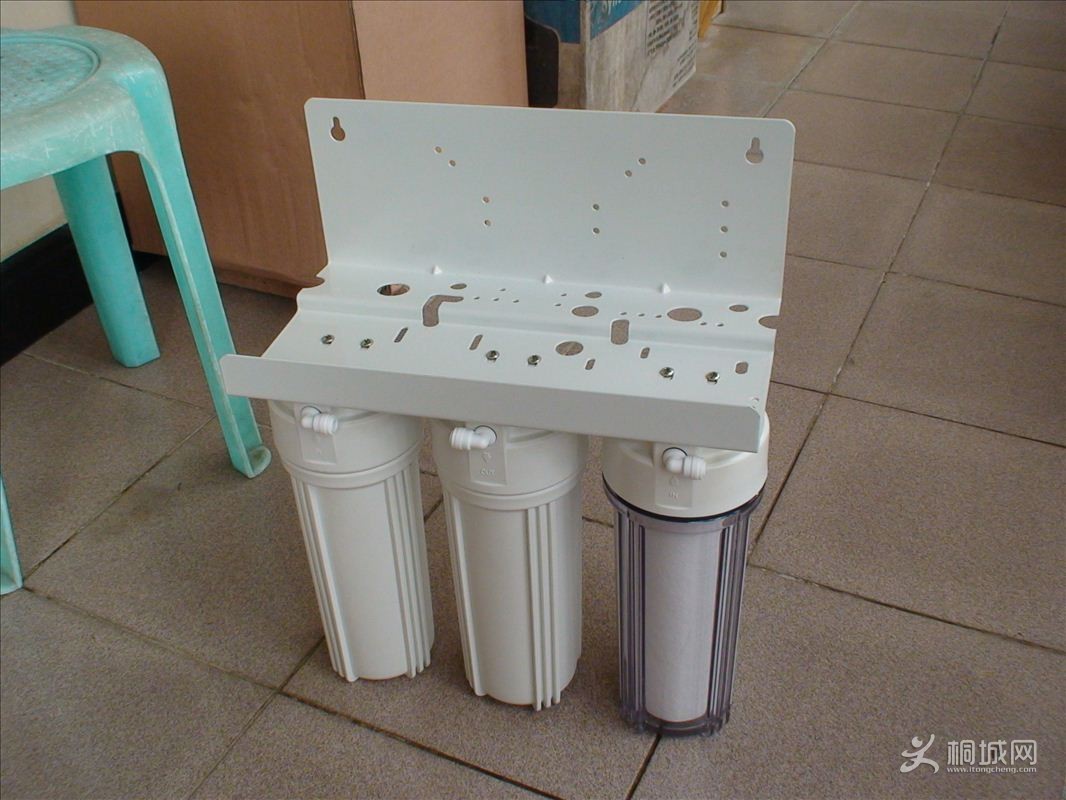

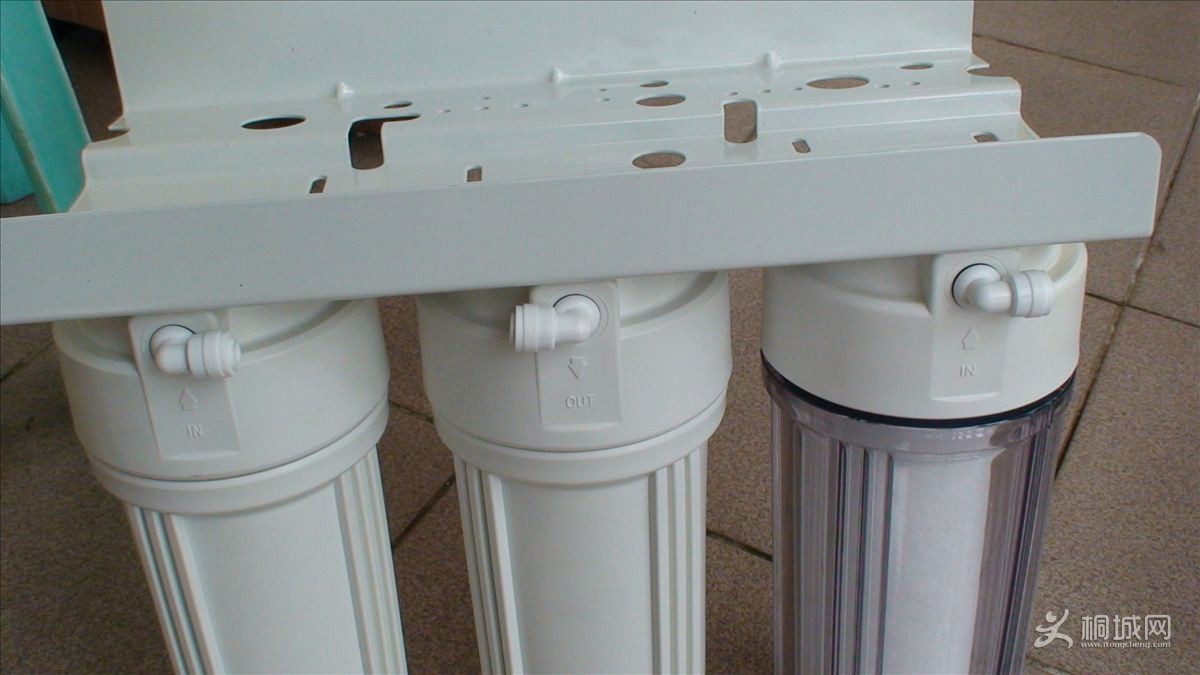

七，把滤杯拧到挂板上

sansan

注意滤杯的进出水方向和弯头的方向

sansan

三.电器组装

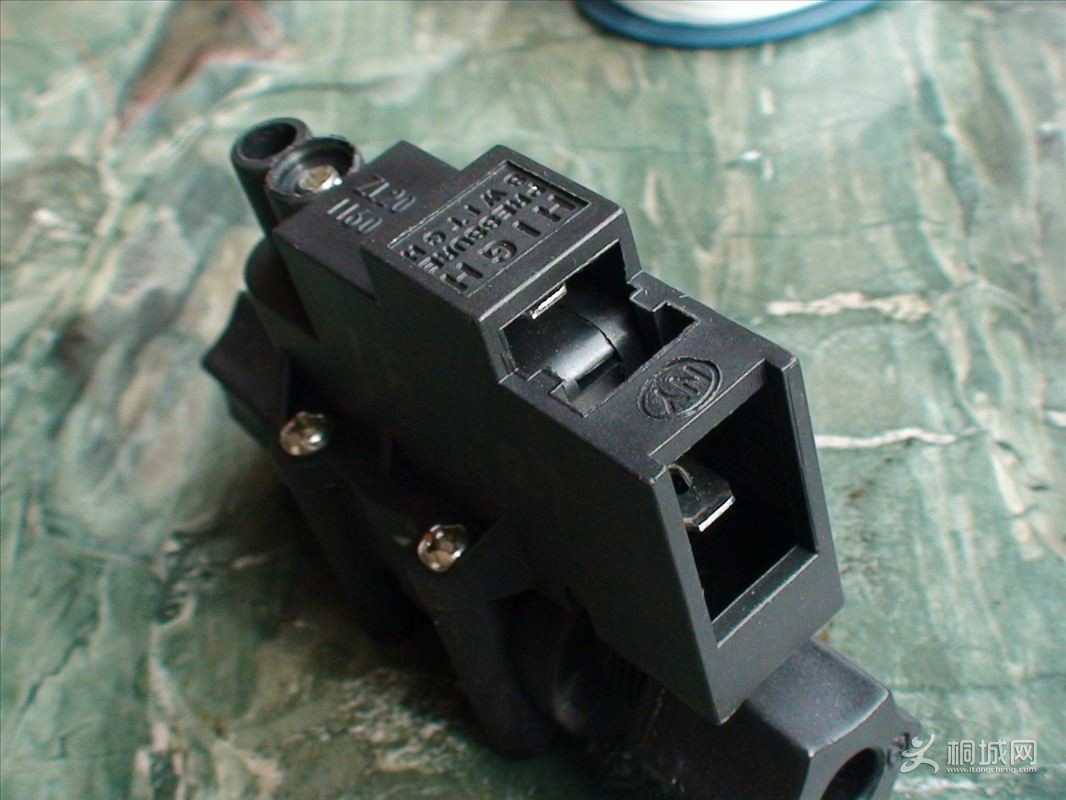

    1.低压开关
低压开关我是接在第一级之后,跟原理图不同。厂家出的成品净水器都这样接的。低压开关检测进水是否有压力，也就是检测有没有源水。只有一个水接头。高低压开关我是用南亚的，原来也用过三角洲的,不如南亚的好。拆开过。内部结构比南亚差一些。南亚的应该算比较好的啦，不知道有没有更好的。哈哈！这个不是快速接头，也没关系。
http://item.taobao.com/item.htm? ... W&id=9810116649

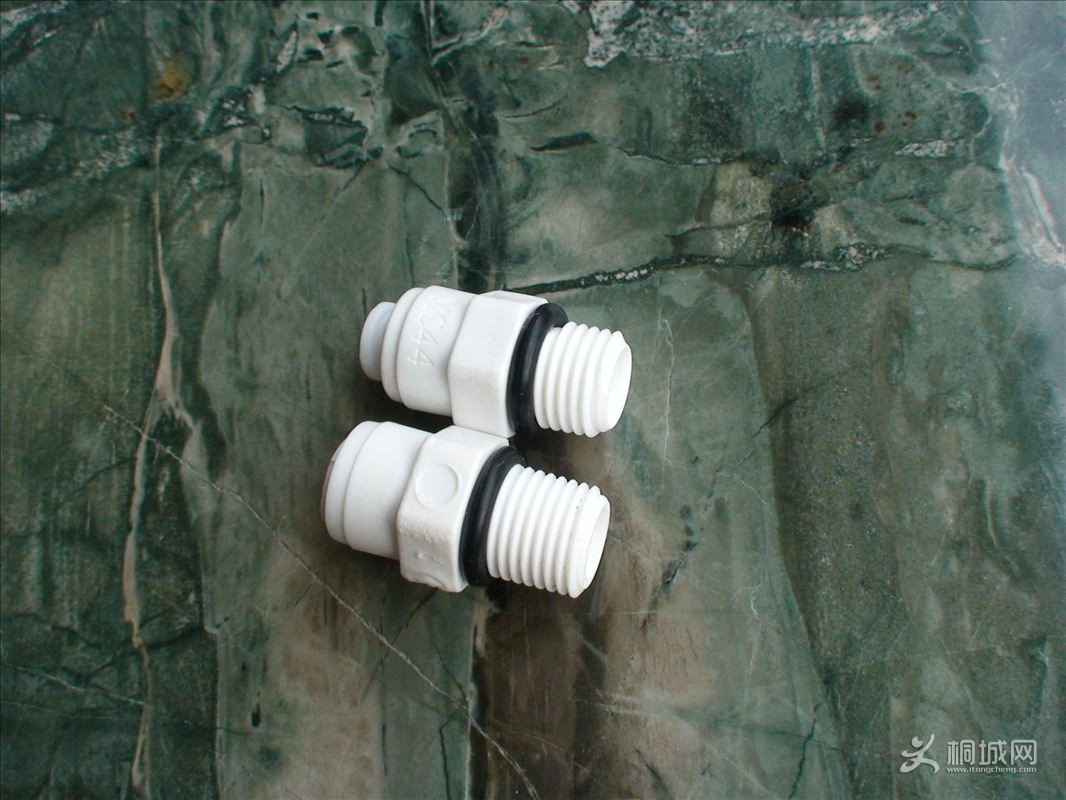

需要拧一个接头上去，用这个接头:
http://item.taobao.com/item.htm? ... &id=12838754067
http://item.taobao.com/item.htm? ... a&id=3857142629


这个有的长一点,有的短一点,长一点的会顶住,拧不到底,只好用生料带啦。
这是拧好的,用短的。

sansan

高压开关:
http://item.taobao.com/item.htm? ... 6&id=9809749125
看到上面我用记号笔标的1.5  0.7吧？这个就是水压低于0.7公斤时（压力桶水少）,开关闭合；水压大于1.5公斤时（压力桶水满）,开关断开。看在我标的1.5的左上方那个小内六角了吧？这个可以调节动作压力，里面是个机构，有个弹簧顶着。建议高压不要调超过2公斤太多。

sansan

进水电磁阀:
电磁阀的水流都是有方向的,接反了就关不住。旁边有标识.
这个电磁阀两头也要拧上转2分快接的接头，电磁阀电气接头应该都有极性,都是一条红线,一条白线。我把红的接正,白接负。没问题。
进水电磁阀接在低压开关之后，介于第一级滤杯和第二级滤杯之间。

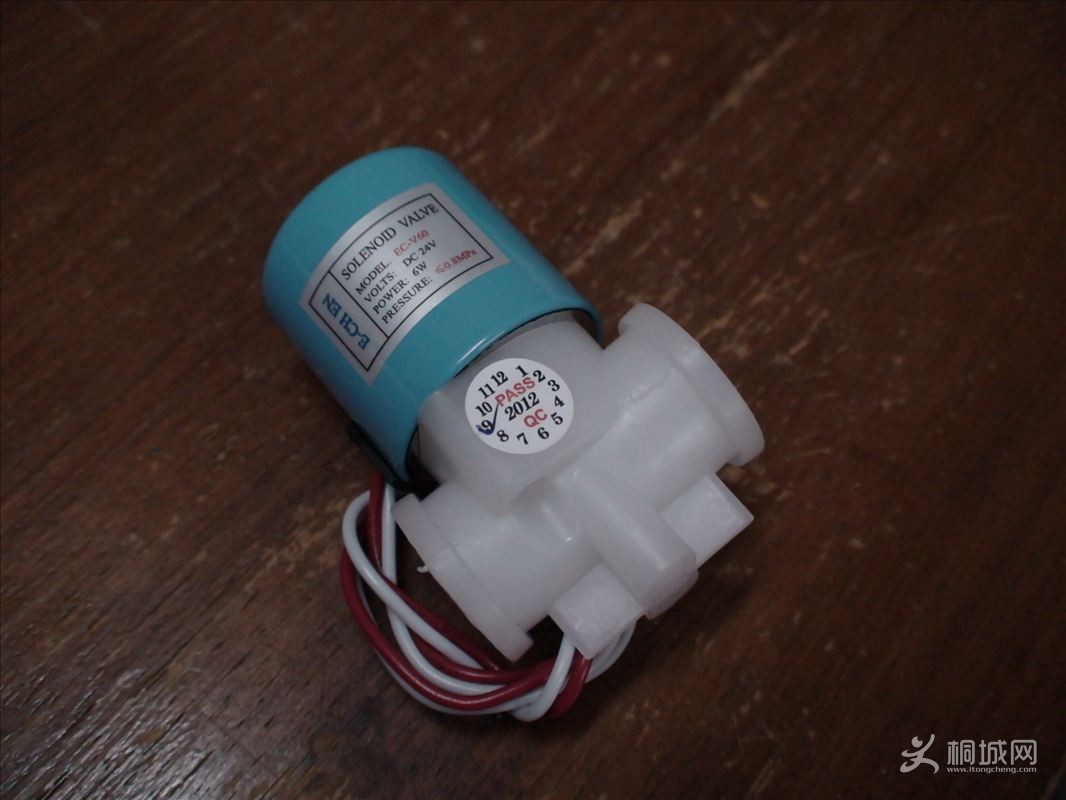

电磁阀可以用佛山三角洲的。型号EC-V60。厂家的单子上,这个进水电磁阀是出口型的，看上去质量不错。这个电磁阀如果质量差,就会24小时漏水。好讨厌的,最终选用:
http://www.e-chen.com.cn/

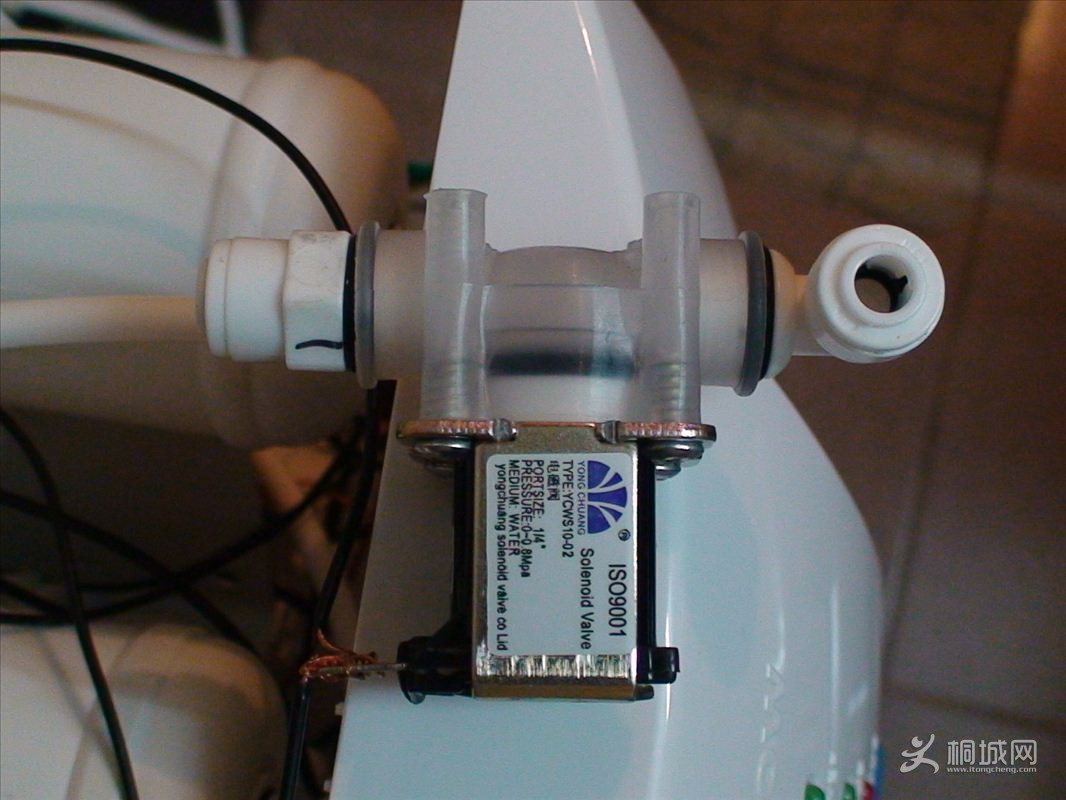

这是浙江小厂的,稍用下就会24小时漏水。好讨厌的,下图

sansan

冲洗电磁阀:
冲洗电磁阀的阀门是常闭的,两端加电之后，会打开30秒,这段时间右边那个绿的LED灯会亮。然后关闭阀门。在每次制水的前30秒冲洗RO膜。
这个也用三角洲的。型号EC-V70
三角洲厂家网址  销售QQ：Summer  540384161
增压泵203-50A，电磁阀EC-V60/EC-V70都可以用这一家的。质量还可以。

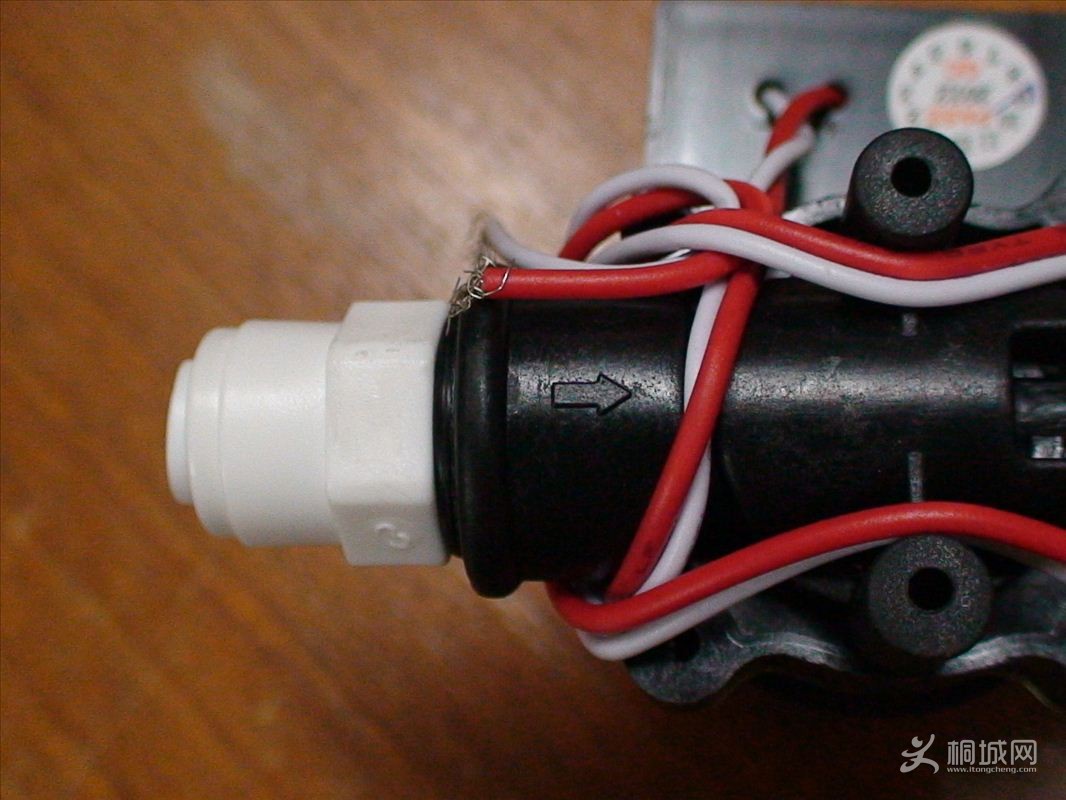

这个水流方向也有标识


这个最好用短的,不用生料带就可

sansan

增压泵:
增压泵和接头。增压泵的进出水口是3分的，那个接头是3分外螺纹转2分管。泵上面那个绿色盖子盖着的就是进出水口,一边一个。有水流方向标识。从上面看，右边那个小内六角螺丝，是调节输出压力的。可以接一个压力表，调节。这个是稳压泵，基本输出水压不会随自来水压力变化而变化。大概会是恒定值。有利于在极限条件下保护净水器。比如，自来水压力异常、低温等。




建议还是用稳压泵，这样省心。大概多三二十块钱。自己用不差这个钱

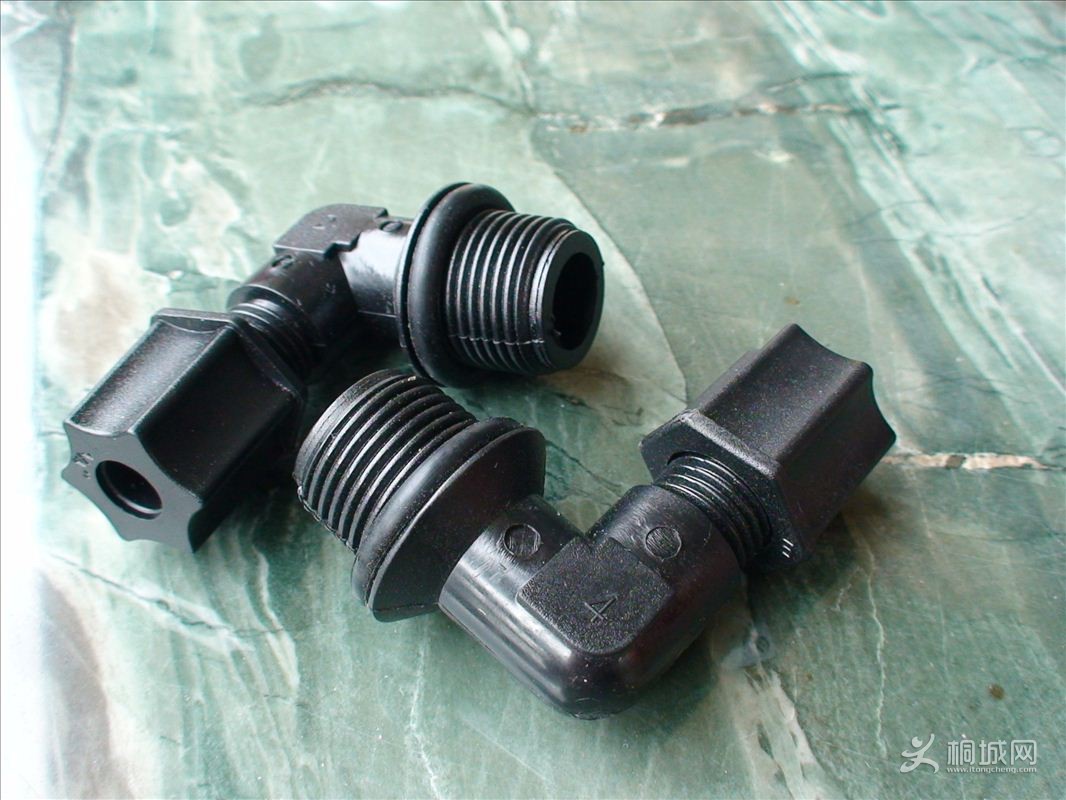

这个是凯弗隆的接头，好用。有橡胶垫,不用生料带。


http://item.taobao.com/item.htm? ... 4&id=8273831144

sansan

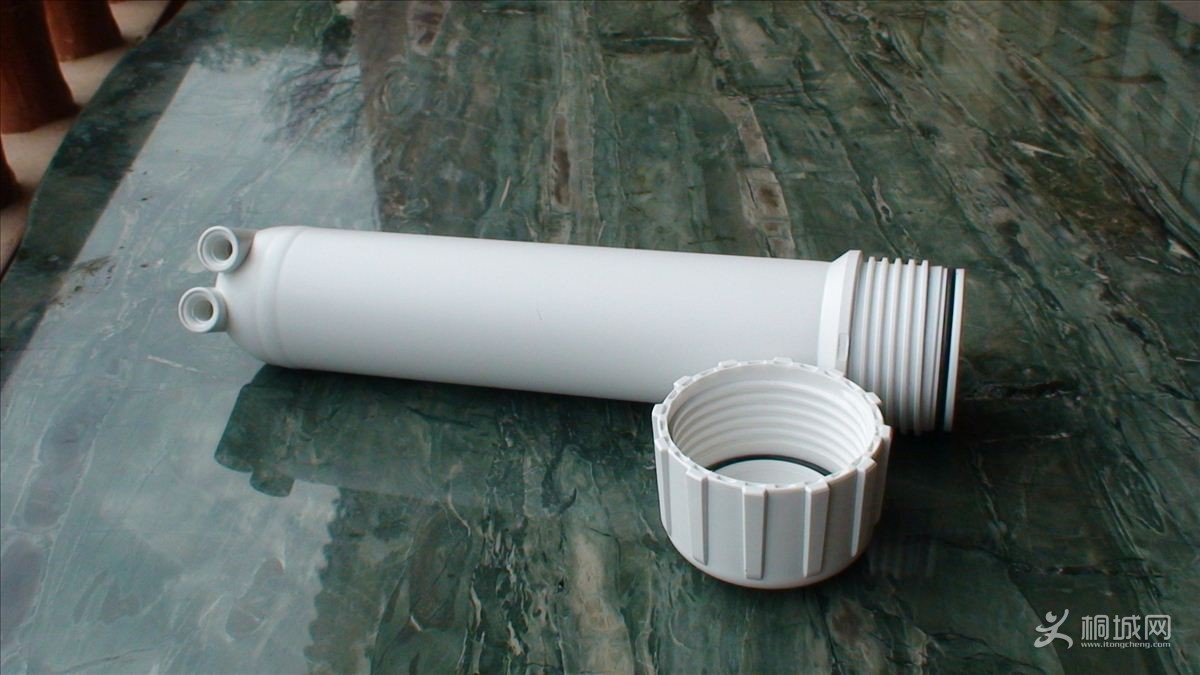

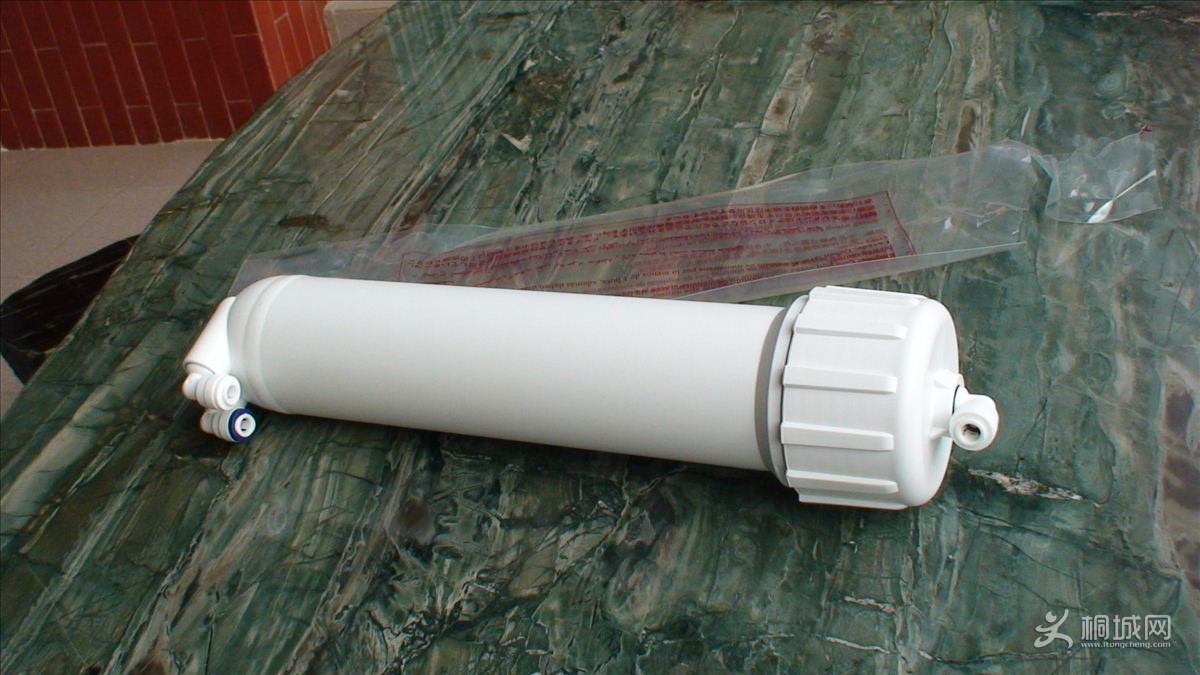

五,膜壳
第四级的反渗透膜(逆渗透膜,RO)是装在膜壳里面的,哈哈。这个膜壳我也是用凯弗隆的，做工，塑料都比较好。多几块钱。
膜壳共有三个接口，都是一分尺寸的。
http://item.taobao.com/item.htm? ... i&id=3464597097

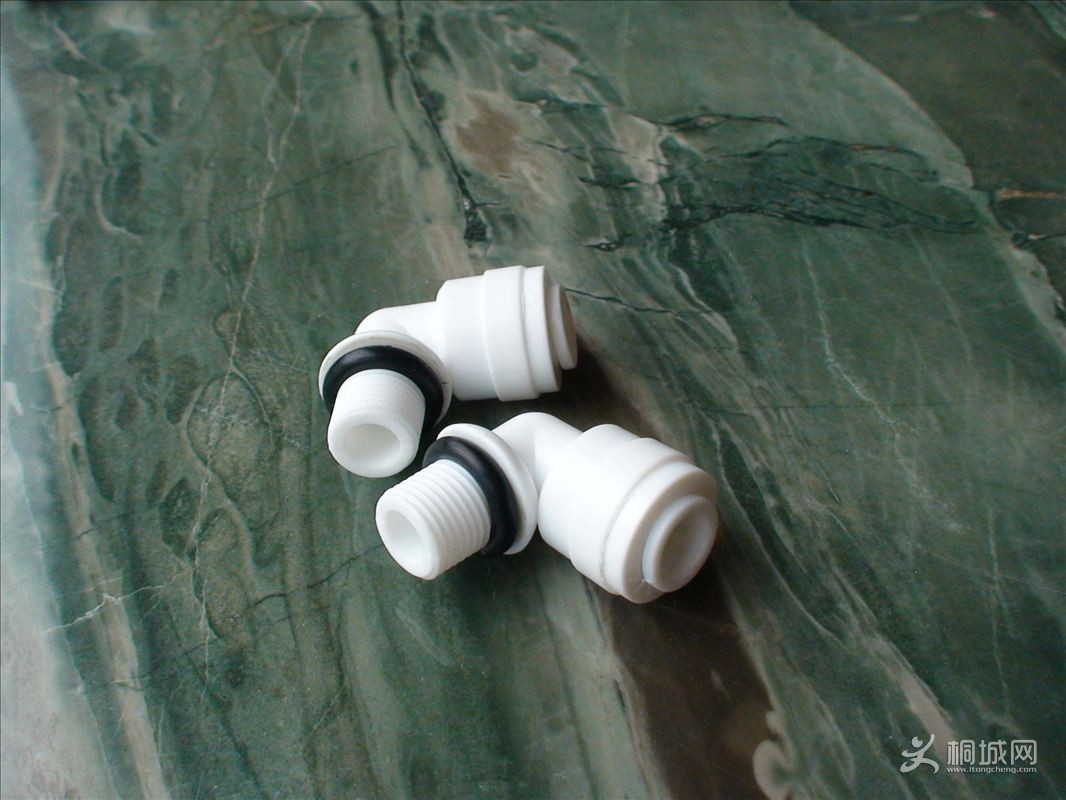

这个是普通的接头，就是直通的

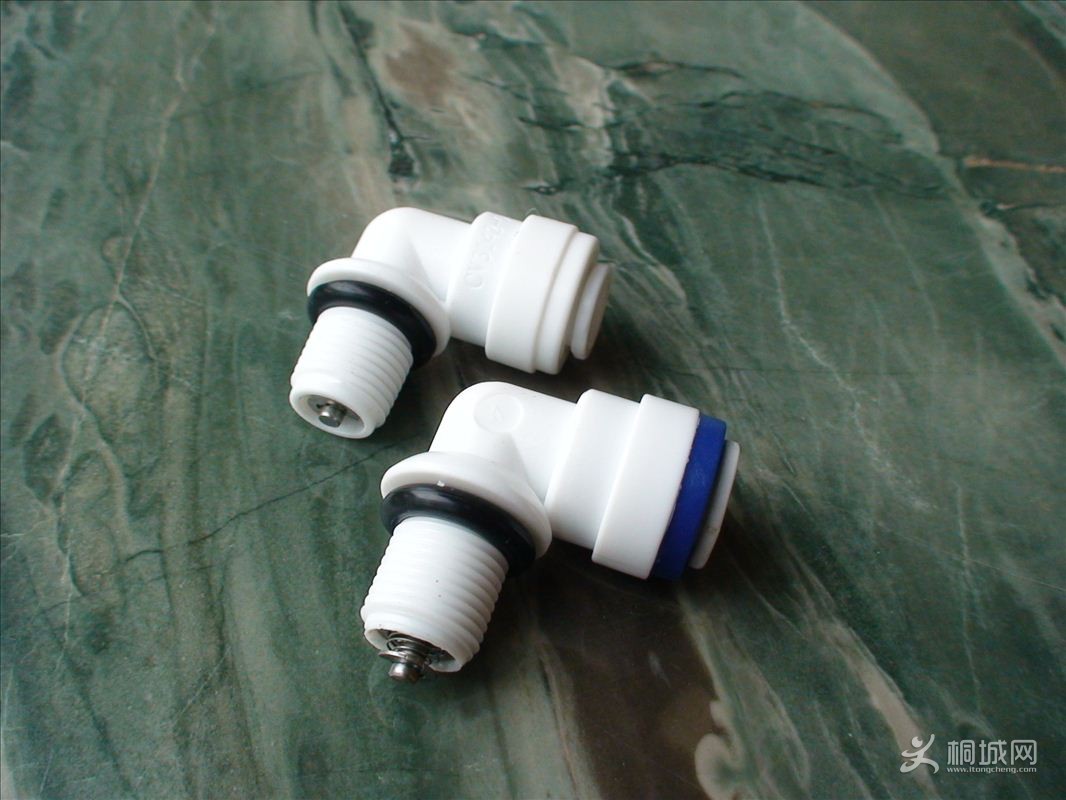

这个是逆止阀，也叫单向阀。近一点的一个有一圈蓝色的标识，说明这个是逆止阀，要不装上之后你从外面看不出来是普通接头还是逆止阀。相当于二极管。哈哈。水流只能单方向通过。看到弹簧啦？这里面的机构就是一个弹簧顶着一个片片,水流压力超过弹簧压力，水就通过了,而反方向，就顶住了,水流过不去。这个也必须严密，要不24小时滴，谁也受不了。这个也是用凯弗隆的。
http://item.taobao.com/item.htm? ... ;id=3480478537&

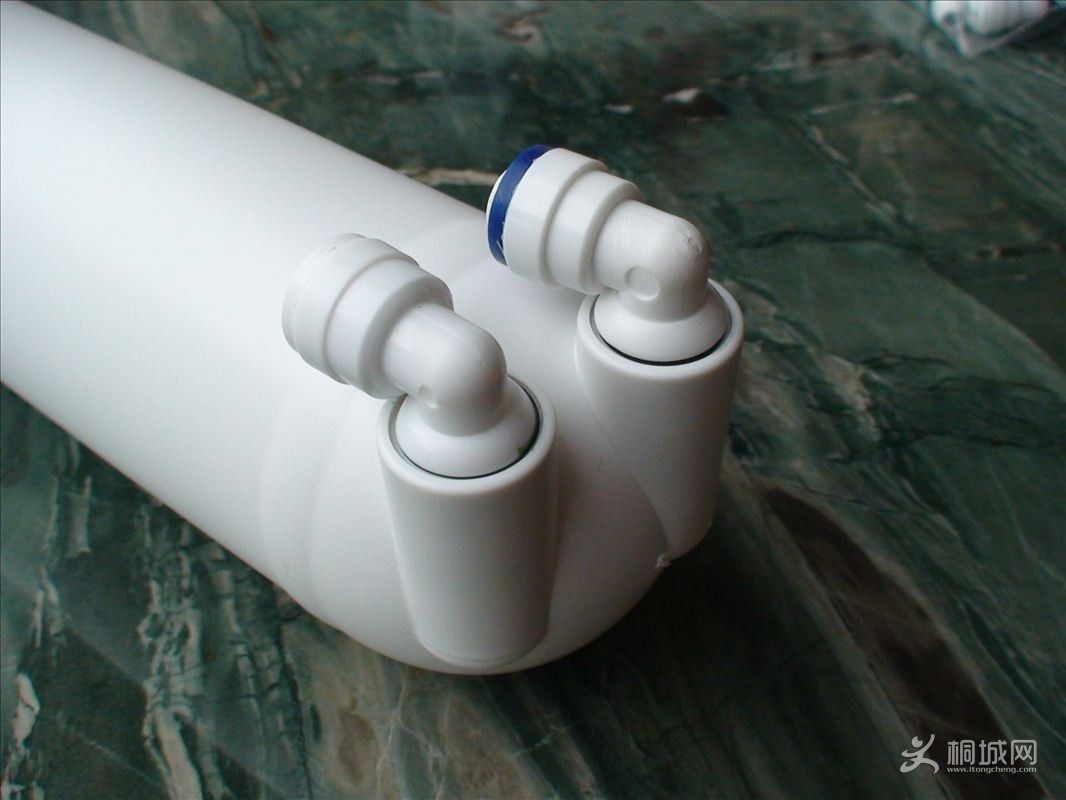

拧上。逆止阀是装在末端的中间那个口的。

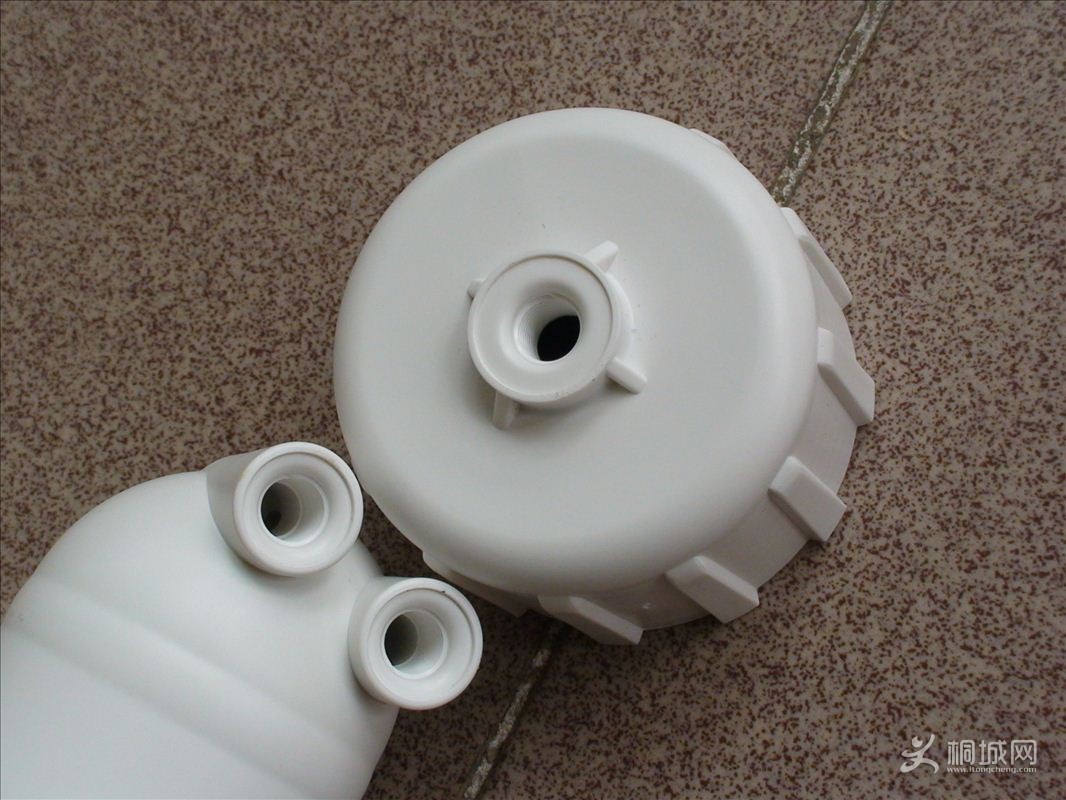

来看一下,膜壳的构造。这是三个进出口。右边盖子上的是进水口，自来水经过三级预处理之后，再经增压泵加压，达到RO膜的工作压力，从这个小口进来。然后，经过RO膜之后，分为两股水流。左边膜壳末端，靠中间一点的那个出口出来的是纯水，靠边一点的那个出来的是废水。家用的利用率会低一些，不到50%。如果是专业净水厂应该可以到很高的比率。
